濾波補償和無功補償有什么區別

  • 時間:2021-10-28 09:11:18
  • 作者:
  • 瀏覽:3340次

一,綜述

通過切割400V普通電容器實現普通無功補償裝置的無功功率補償。普通電容器的電壓等級為400V,過壓能力為1.1倍,過流能力為1.3倍。諧波會疊加在基波上,沖擊電容器,使電容器處于過壓過流狀態,容易造成電容器損壞或諧振事故。電容器故障會降低功率因數,供電公司會處罰功率因數低于0.9。

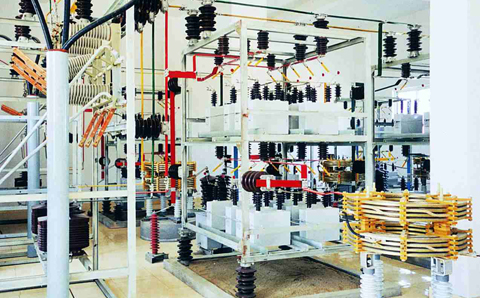

通過投切電容電抗LC串聯電路實現濾波補償裝置的無功功率補償。濾波電容器的電壓等級為480V,過壓能力為1.1倍,過流能力為2.0倍。串聯濾波電抗器可以保護電容器,參數高,可實現電容補償的安全運行。電容電抗串聯電路具有調諧頻率(P7-189Hz),對低于該頻率的基波呈容性實現無功補償功能,對高于該頻率的諧波電流具有感性和低阻抗濾波功能,即在實現無功功率補償的同時過濾系統中的諧波。

二、從諧波對電力系統的影響來說,普通無功補償和濾波補償的區別。

諧波造成電網污染,電網電壓嚴重畸變,影響線路穩定運行和電網質量。近年來,供電部門越來越重視這一點,要求用戶將系統諧波的畸變率控制在安全線以下,因此普通的無功補償設備將被濾波補償所取代。

三、對電力設備的影響說明了普通無功補償和濾波補償的區別。

A.由于諧波皮膚效應的影響,電纜電線過熱,絕緣老化加速,容易損壞,導致電氣火災和人身電擊事故;造成能源浪費,降低電纜銅排的使用壽命;

變壓器和電機過熱,損壞甚至燒毀;

由于諧波放大,并聯電容器過熱、損壞或諧振事故也可能發生在補償功率因數的安裝上;

C、斷路器、漏電保護裝置、接觸器、熱繼電器等電氣保護元件過熱、故障、誤操作、接地保護裝置功能異常;

D中性線過載、發熱,甚至燒損、著火;

E、諧波導致繼電保護裝置誤動,開關元件誤動,電氣測量儀表測量不準確;

F諧波在負載和負載之間相互作用,降低了生產設備的操作精度和工藝精度。

普通無功補償完全沒有消諧功能。濾除諧波最經濟的方法是使用濾波補償裝置來實現無功補償和濾除諧波。

四、對計算機網絡、通信、有線電視等弱電系統設備產生干擾,說明普通無功補償與濾波補償的區別。

現代工程非常重視弱電系統的安全運行,因此濾波補償裝置取代無功補償裝置是科技發展的需要。

無功補償裝置的調諧應理解為無功補償裝置在投入運行的系統中避免頻帶的調諧。例如,設計規范中4.5%-6%的電抗率是避免5次或5次以下的諧波,從而放大5次以下的諧波,對5次或5次以上的諧波有一定的吸收和抑制作用。但吸收抑制效果一般不超過50%。然而,當濾波裝置的調諧是調試濾波裝置設計的諧振頻率時,它可以在系統中吸收更多的諧波,因此吸收效果會更好。一般來說,單調諧濾器的吸收效果可達70%。當然,濾波裝置的調諧對這個頻率后的諧波也有一定的吸收和抑制作用!除非系統中有其他容性補償或負載,否則會引起調諧頻率的吸收。一些高于此頻率的諧波被放大。這種情況也存在。這取決于負載類型。
